三层共挤设备是深圳市夏禹科技5000 ㎡ 自有生产基地把降解料分三层一次成膜的关键产线，强度够不够、热封牢不牢、成本省不省，很大程度取决于这条产线的三层分层配方与层比调校。
夏禹科技三层共挤设备采用ABC三层共挤机组，加工膜厚0.05-0.15 mm、幅宽600-1500 mm，月产300吨，适配PBAT、PLA、淀粉基三档主力物料。
产出的三层降解膜符合GB/T 38082-2019、EN 13432、OK Compost HOME、GB 4806.7四重合规，可按客户强度与成本要求定制层比。
夏禹科技2013年成立，12年深耕可降解包装定制，工程师团队提供规格表、检测报告与定制询价。
三层共挤设备的核心规格
设备参数
| 参数 | 数值 | 说明 |
|---|---|---|
| 主机类型 | ABC三层共挤机组 | 三台挤出机配共挤机头一次成膜 |
| 共挤层数 | 3层 | 外层、芯层、内层三层结构 |
| 膜厚区间 | 0.05-0.15 mm | 覆盖购物袋、垃圾袋多品类 |
| 幅宽 | 600-1500 mm | 分切后产出多规格成品膜 |
| 日产能 | 10吨 | 单机组日均产出 |
| 月产能 | 300吨 | 多班组连续稳定生产 |
| 年产能 | 3600吨 | 规模化交付能力 |
月产能分布
三层共挤设备稳定产能结构：
- 日产：约10吨，按24小时三班连续运行测算
- 月产：300吨，按30天满负荷测算，可弹性调度
- 年产：3600吨，按实际开工率与历史数据吻合
- 结构配比：强化购物袋膜与普通包装膜按订单切换层比
- 排产周期：常规订单10-15天交付，紧急加急可压缩到5-7天
三层共挤的ABC结构原理
三层共挤不是把一种料吹厚，而是让外、中、内三层熔体在机头里汇流，一次吹成一张三层膜。三台挤出机各塑化一种配方，按设定层比叠合，让一张膜的不同部位承担不同角色，这是三层膜比单层膜性能更优、成本更省的根本。
三机汇流一次成膜
三台挤出机分别塑化外层、芯层、内层物料，熔体在三层共挤机头按层比汇流叠合，再吹胀成膜。各层厚度靠各挤出机转速精确分配，外内层一般偏薄保表面与热封，芯层偏厚做主体，层比可按订单灵活调整。
分层各担其责
三层结构让每层只干一件事。外层管强度、光泽与印刷适性，内层管热封与爽滑防粘，中间芯层做膜的主体厚度并承担降本任务。靠这种分工，一张薄膜既有好表面好热封，又把综合成本压下来。
ABC三层的功能分工
三层膜每一层角色清晰。从外到内分为A外层、B芯层、C内层，靠各层配方与厚度搭配做出针对性性能。下表把ABC三层的功能分工列出来。
| 层位 | 典型配方 | 核心功能 |
|---|---|---|
| A外层 | PLA / PBAT新料 | 强度光泽、印刷适性 |
| B芯层 | PBAT基掺填充或回料 | 膜主体厚度、承担降本 |
| C内层 | PBAT热封料 | 低温热封、爽滑防粘 |
三层结构里芯层最能体现三层共挤的价值。外内层用新料保表面与热封，芯层可适度掺入填充母料或回料降成本，又不影响整膜力学。夏禹科技按客户对强度、热封与成本的要求，调配三层配方与层比，做出对口的三层膜。
三层共挤相比单层的优势
同样做包装膜，三层共挤比单层吹膜优势明显。单层只有一种配方，性能与成本难两全；三层可分层配方，各取所长。下表把两者的差异列出来。
| 对比维度 | 三层共挤 | 单层吹膜 |
|---|---|---|
| 配方自由度 | 三层各配配方 | 仅一种配方 |
| 成本控制 | 芯层填充回料降本 | 全用新料成本高 |
| 综合性能 | 外强度、内热封兼得 | 难同时兼顾 |
| 表面质量 | 外层高光、可印刷 | 表面性能受限 |
| 平整度 | 对称结构防卷曲 | 易收缩卷曲 |
对量大、要性价比的购物袋、垃圾袋膜，三层共挤是主流选择，既保性能又控成本。夏禹科技按客户的力学要求、热封需求与成本预算推荐层结构，把性能与成本一并纳入考量。
三层共挤的工艺要点
三层膜要做得好又省，靠几个工艺要点拿捏到位。层比、芯层降本、对称防卷曲是三层共挤区别于单层的关键控制点，调不好就会卷曲、力学下滑或成本失控。
层比与芯层降本
三层的厚度比例直接影响性能与成本。外内层薄、芯层厚是常见配比，芯层可适度掺填充母料或回料降本。但填充与回料比例要控住，超过限度会拉低力学与外观，设备靠精确层比控制把降本幅度卡在性能允许范围内。
对称结构防卷曲
三层膜若内外层配方或厚度不对称，冷却收缩不均就会卷边翘曲，影响制袋与印刷。设备靠对称设计内外层配方与厚度，让收缩均衡，膜面平整不卷曲。这是三层共挤相比单层的一项天然优势，前提是层比与配方搭配得当。
三档物料的三层共挤参数
三层共挤设备加工不同降解物料，挤出温度、常用层位、冷却需求各异，统一工艺卡保证多机多班产出一致。下表是夏禹科技三档主力物料的典型三层共挤设备参数。
| 物料 | 挤出温度 | 常用层位 | 冷却需求 | 设备要点 |
|---|---|---|---|---|
| PBAT基 | 140-160℃ | 内层、外层 | 常规 | 柔韧热封好，主力做内外层 |
| PLA基 | 160-180℃ | 外层 | 加强 | 刚性挺度高，控温防发脆 |
| 填充复合料 | 130-150℃ | 芯层 | 常规 | 掺填充或回料，控比例保力学 |
三层共挤设备常见缺陷与排查
三层膜出问题，多半能从设备与层配方上找到根因。层厚不均、膜面卷曲、力学下滑、芯层露白是几类高频缺陷，看一眼膜的剖面与外观，就能反推是机头、层比、配方还是冷却出了偏差。下表把常见缺陷与排查方向整理出来，便于快速定位。
| 缺陷现象 | 常见成因 | 排查方向 |
|---|---|---|
| 各层厚薄不均 | 挤出机转速偏差、机头窜流 | 校层比转速、检查机头流道 |
| 膜面卷曲翘边 | 内外层不对称、收缩不均 | 对称内外层配方、平衡层厚 |
| 力学强度下滑 | 芯层填充回料偏多 | 降填充比例、提新料占比 |
| 芯层露白条纹 | 层比失调、外层偏薄 | 增外层厚、稳层比转速 |
| 热封不牢 | 内层热封料不足、温度偏低 | 调内层配方、复测封温 |
三层共挤设备的调试与维护
三层共挤设备要长期稳定出好膜，离不开规范的调试与计划性维护。坏了再修会造成停机损失，更会让三层膜在故障中报废。夏禹科技对三层共挤产线做定期点检保养，把故障消灭在停机之前。
| 维护部位 | 维护内容 | 周期 |
|---|---|---|
| 共挤机头 | 清理积料、检查流道、校层界面 | 换料停机时清理 |
| 三台挤出机 | 校转速精度、检查螺杆磨损 | 定期检测保养 |
| 风环冷却 | 校风量分布、清洁风口 | 每周校准点检 |
| 牵引收卷 | 校张力、检查收卷同步 | 每班点检 |
维护中共挤机头与三台挤出机转速精度最关键。机头流道积料会造成层界面窜流、厚薄不均，换料停机时须清理流道、校层界面；三台挤出机转速精度直接决定层比准不准，要定期校准。
备品备件也提前储备，机头部件、滤网、热电偶等易损件常备库存，故障时快速更换，把停机时间压到最短。
三层共挤设备适配的物料与产品
主力物料
夏禹科技三层共挤设备支持的可降解原料：
- PBAT母料：柔韧好、低温热封佳，主力做三层膜的内层封口层与外层
- PLA母料：刚性挺度高，主力做外层强度层，提升整膜挺括度
- 填充复合料：掺填充母料或回料的经济款，主力做芯层降本
- 淀粉基母料：堆肥认证经济款，可做芯层主体，进一步控成本
适配产品分类
三层共挤设备主要服务 生物降解购物袋与生物降解垃圾袋 两大产品线，可按客户规格定制：膜厚0.05-0.15 mm、幅宽600-1500 mm、层比可调、强度与成本按需平衡。
典型应用场景包括商超连锁购物袋、社区分类垃圾袋、连锁餐饮打包袋、电商快递包装膜、果蔬平口包装膜五大场景，覆盖B端工业采购与C端品牌全链路。
三层共挤膜成品的检测合规
三层共挤设备产出膜材的检测合规：
- GB/T 38082-2019：生物降解塑料购物袋国标，覆盖抗拉强度 ≥12 MPa、断裂伸长率 ≥250%、180天降解度 ≥60% 三维指标
- EN 13432：欧盟工业堆肥国际标准，180天90% 生物降解叠加重金属限值合规，是欧盟限塑令的核心准入门槛
- OK Compost HOME：比利时TÜV家庭堆肥认证，25℃ 26周分解，比工业堆肥严苛3倍，覆盖家庭厨余场景
- GB 4806.7：中国食品接触塑料强标，覆盖总迁移量、特定迁移量、重金属、感官四维食品级合规
- 第三方检测：SGS、CTI、Intertek、TÜV出具检测报告，证书有效期3年，单次检测成本5-10千元
三层降解膜的储存与使用建议
三层降解膜本身处于缓慢降解过程，储存不当会提前老化变脆、热封开裂。采购方需按降解材料特性管理库存，而不是当成可长期囤放的普通塑料膜。
三层降解膜储存与使用四建议：
- 避光防潮：阴凉干燥处存放，避免阳光直射与高湿，防止紫外与水分加速水解
- 控温存放：库温建议5-25℃，远离暖气高温区，高温显著缩短可用寿命
- 先进先出：建议12个月内用完，按生产批次先进先出管理库存
- 原卷密封：未用完膜卷保留原包装密封，减少与空气水汽接触造成老化
夏禹科技三层共挤设备定制能力与交付
深圳市夏禹科技2013年成立、12年深耕可降解包装定制，5000 ㎡ 自有生产基地、18条全自动生产线、多台共挤吹膜机组叠加印刷分切，月产能600-900吨可降解原料与多品类成品膜袋。

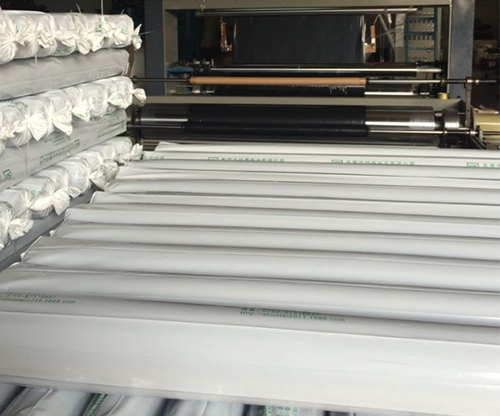

三层共挤设备是夏禹科技工艺链的成膜环节，承接上游造粒共混的多档母料，完成三层共挤成膜、分切收卷，下游对接制袋检测出厂，形成原料配方、共混造粒、三层共挤、制袋检测全流程交付能力。
三层共挤设备主要服务 生物降解购物袋与生物降解垃圾袋，可按客户场景定制层结构、层比、检测报告、堆肥认证证书、专属规格，支持小批量打样到批量量产全规模订单。常规订单10-15天交付，紧急加急可压缩到5-7天。
需要三层降解膜的规格表、检测报告、样品或定制询价？立即点击咨询夏禹科技工程师团队，获取全套技术资料与报价方案。
三层共挤设备常见问题
三层共挤和单层吹膜有什么区别，为什么要做三层？
区别在结构与配方自由度。单层吹膜只有一种料，性能与成本难两全，要强度就贵、要便宜就掉性能。三层共挤是外、中、内三层熔体一次共挤成膜，三台挤出机各配一种配方：外层管强度光泽与印刷，内层管热封爽滑，中间芯层做主体厚度并承担降本。
靠分层各司其职，一张膜既有好表面好热封，又能在芯层掺填充料或回料把成本压下来。夏禹科技用ABC三层共挤机组，按客户对强度、热封与成本的要求调配三层配方与层比，做出性价比更高的三层降解膜，主要用于购物袋、垃圾袋等量大的包装场景。
三层膜的芯层为什么能降成本，会不会影响质量？
芯层降本是三层共挤的核心价值。三层膜外内层薄、芯层厚，外内层用新料保表面与热封，中间芯层可以适度掺入填充母料或回收料，因为芯层不直接接触外观与封口，对表面质量影响小。只要填充与回料比例控制在合理范围，整膜力学仍能达标，成本却明显下降。
关键是比例要卡住，掺太多会拉低强度、出现露白条纹。夏禹科技靠精确层比控制把降本幅度卡在性能允许范围内，按客户的强度底线和成本目标设计芯层配方，做到既省又不掉质量，而不是无底线掺料。
三层共挤膜为什么不容易卷曲？
靠对称结构。薄膜卷曲翘边多半是内外两面冷却收缩不均造成的，单层膜两面材料相同但厚度方向受热不均也会卷。三层共挤可以把内外层配方与厚度设计成对称，让膜两面的收缩接近一致，冷却后膜面平整不卷边，便于后续制袋与印刷。这是三层共挤相比单层的一项天然优势，前提是层比与配方搭配得当，如果内外层配方或厚度不对称，反而会卷得更明显。夏禹科技在调试时按对称原则设计内外层，把卷曲隐患拦在量产前，保证膜面平整稳定。
ABC三层各自是做什么的？
三层从外到内角色清晰。A外层用PLA或PBAT新料，管强度、光泽与印刷适性，是膜的门面；B芯层用PBAT基掺填充或回料，做膜的主体厚度并承担降本任务；C内层用PBAT热封料，管低温热封、爽滑与防粘。其中芯层最能体现三层共挤的价值，外内层用新料保表面与热封，芯层适度掺料降成本又不影响整膜力学。
夏禹科技按客户对强度、热封与成本的要求调配三层配方与层比，比如要更挺括就加厚PLA外层，要更省就在芯层多掺填充料，做出对口的三层膜。
三层共挤膜出现各层厚薄不均怎么解决？
主要从层比转速与机头两方面排查。三层膜各层厚度靠三台挤出机的转速精确分配，转速有偏差或机头流道积料窜流，就会造成各层厚薄不均、甚至芯层露白条纹。解决上一是校准三台挤出机的层比转速，确保层比稳定；二是检查清理机头流道，避免积料碳化造成熔体窜流。
如果是芯层露白，多半是外层偏薄，要适度增加外层厚度。夏禹科技把层比参数与机头维护整理成工艺卡和点检表，换料停机时清理流道、校层界面，新单调试按表核对各层厚度，把厚薄不均拦在量产前。
三层降解膜怎么储存，能放多久？
三层降解膜本身在缓慢降解，要按降解料特性储存。储存上膜卷要阴凉干燥避光存放，库温建议5-25℃，避免阳光直射、高湿与高温，紫外、水分和高温都会加速水解、让膜提前老化变脆、热封开裂。建议生产后12个月内用完，按生产批次先进先出管理库存，未用完膜卷保留原包装密封，减少与空气水汽接触造成老化。
和普通塑料膜不同，降解膜不能当成可长期囤放的常规耗材，囤太久会影响强度与热封性能。夏禹科技可随货提供储存建议与保质周期，帮客户把三层膜的性能维持到使用时。
