自动封切机组是深圳市夏禹科技5000㎡自有生产基地制袋分切环节的核心设备，承担可降解购物袋、背心袋、连卷垃圾袋、平口袋等多品类成品的精准封口与切边成型，把吹膜下机的整卷膜材转化为规格一致、封口牢固、边缘平齐的成品袋。
本机组热封温度区间110-160℃、封刀往复频率80-220次/分、切边公差±0.5mm，单机日产成品袋25-40万只，支持PBAT、PLA、淀粉基三档主力可降解物料，符合GB/T 38082-2019、EN 13432、OK Compost、GB 4806.7四重合规要求。
夏禹科技2013年成立，13年深耕可降解包装定制，5000㎡基地、18条全自动产线，工程师团队提供封切规格表、检测报告与定制询价。

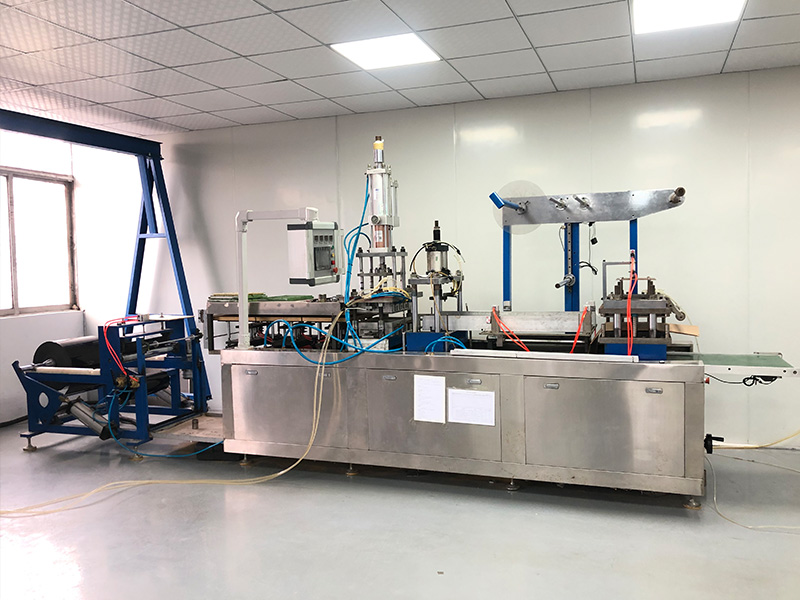

自动封切机组的核心规格
封切机组介于吹膜与成品入库之间，决定一只降解袋的封口牢度、切边平齐度与袋长一致性。可降解膜材热敏感、熔点窗口窄，封切设备的温控精度与封刀状态比普通PE制袋苛刻得多。
设备主要参数
| 参数 | 数值 | 说明 |
|---|---|---|
| 设备类型 | 自动封切机组 | 夏禹科技制袋分切车间18条产线之一 |
| 热封温度 | 110-160℃ | 按PBAT、PLA、淀粉基分档设定，降解料宜取下限 |
| 封刀频率 | 80-220次/分 | 变频伺服驱动，依袋长与膜厚动态匹配 |
| 制袋幅宽 | 200-1200mm | 覆盖小号背心袋至大号垃圾袋 |
| 袋长范围 | 150-1000mm | 光电定位追色标，袋长公差±1mm |
| 切边公差 | ±0.5mm | 恒温封刀加伺服收放，边缘平齐无毛刺 |
| 单机日产 | 25-40万只 | 按袋型与封口工艺折算 |
| 封口形式 | 热封、热切、冷封 | 背心、平口、连卷、抽绳多种袋型 |
机组产能结构
自动封切机组稳定产能分布：
- 单机日产：25-40万只，按24小时多班连续运行测算，受袋长与封口道数影响
- 车间月产：制袋分切环节满负荷可达8000万只成品袋，弹性调度
- 换型耗时：常规袋型换型30-45分钟，封刀与温区预热同步进行
- 排产周期：常规订单10-15天交付，紧急加急可压缩到5-7天
封切成型的工艺原理
封切是把整卷膜材牵引展平、按设定袋长定位，再用恒温封刀同时完成热封与切断的连续成型工艺。一只降解袋的封口是否漏液、切口是否平齐、袋长是否一致，都在这一步定型。
从整卷膜到成品袋的五个工序
自动封切机组的完整成型链路：
- 放卷牵引：膜卷经磁粉张力控制放卷，纠偏辊把横向偏移控制在<1mm，保证封口对位
- 光电定位：光电眼追踪膜面色标或定位点，按设定袋长精确触发封刀，袋长公差±1mm
- 恒温封切：恒温封刀下压同时完成热封与切断，热封温度110-160℃，停留0.3-0.8秒
- 冷却定型：封口经冷压条快速降温固化，避免降解料封缝回缩开裂
- 计数收料：成品按设定支数自动计数、打孔或穿绳，码齐后转入半成品周转
决定封口质量的三个关键量
封口温度、封口压力、封口时间是热封工艺的三个核心变量，三者相互制约，共同决定封缝的牢度与外观。
| 工艺变量 | 常用区间 | 对封口的影响 |
|---|---|---|
| 封口温度 | 110-160℃ | 过低封不透、易开缝，过高熔穿膜面、封缝发脆 |
| 封口压力 | 0.2-0.5MPa | 压力不足封缝有虚封点，过大压薄封边降低牢度 |
| 封口时间 | 0.3-0.8秒 | 停留太短熔合不充分，太长降解料受热降解 |
| 冷却时间 | 0.2-0.5秒 | 冷压不足封缝回缩起皱，影响外观与密封 |
降解料封切的三大工艺难点
普通PE封切成熟稳定，但PBAT、PLA、淀粉基这类可降解膜熔点低、热黏性强、韧性差，对封切设备的温控与封刀状态要求高得多，这也是同样标称降解袋、不同工厂封口牢度差异巨大的根源。
熔点窗口窄，过温即熔穿
PBAT封口温度多在110-135℃，PLA在130-160℃，窗口比PE窄。温度略高就熔穿膜面、封缝发脆开裂，略低又封不透出现虚封。夏禹科技采用分区PID精密控温，把封口温区波动控制在±2℃以内，配合多档温度曲线适配不同物料。
热黏性强，封刀易粘膜
降解料熔体黏性大，热封时易粘附在封刀表面，导致封缝拉丝、断袋甚至堵刀。机组封刀采用聚四氟乙烯涂层加防粘玻纤布，并定期清理积碳，配合精确控温减少过熔，保证连续生产时封口干净不拉丝。
韧性偏低，切口易毛刺起皱
可降解膜韧性低于PE，切断时若封刀温度或压力不当，切口易出现毛刺、连刀或起皱。机组通过恒温封刀加伺服收放张力，把切边公差稳定在±0.5mm，切口平齐无毛刺，避免成品袋边缘开裂或卡袋。
关键工艺参数控制
同一台封切机加工不同降解物料，封口温度、压力、封刀频率都要重新匹配。下表是夏禹科技三档主力物料的典型封切参数，供采购方理解封口工艺差异。
| 物料 | 封口温度 | 封口压力 | 封刀频率 | 工艺要点 |
|---|---|---|---|---|
| PBAT基 | 110-135℃ | 0.25-0.4MPa | 120-220次/分 | 热封宽、封口牢，控温防熔穿 |
| PLA基 | 130-160℃ | 0.3-0.5MPa | 80-160次/分 | 刚性脆、窗口窄，需稳压防开裂 |
| 淀粉基 | 115-140℃ | 0.2-0.4MPa | 100-180次/分 | 含水敏感、热黏强，控防粘清刀 |
温度曲线设定逻辑
封切机封刀温区遵循宁低勿高原则：在封口完全熔合的前提下取温度下限，缩短膜面受热时间，降低降解料封缝发脆与膜面熔穿风险。换料、换膜厚时必须重新试封并做封口剥离测试确认。
封刀频率与袋长的匹配
封刀频率与放卷线速、设定袋长联动。袋长越短、频率越高，对光电定位与伺服响应要求越高。降解膜热封后需充分冷却，频率过高会缩短冷却窗口导致封缝回缩，因此薄膜短袋需在频率与冷却间取平衡。
封口质量控制与缺陷排查
五项下机核心指标
每批降解袋下机前核验的关键指标：
- 热封强度：封缝剥离力测试，决定承重时是否爆口漏液，对照GB/T 38082-2019承重要求
- 封口外观：封缝平直无虚封、无熔穿、无拉丝，目视加放大抽检
- 袋长公差：光电定位袋长偏差控制在±1mm，避免长短不一
- 切边平齐：切口公差±0.5mm，无毛刺连刀，边缘平整不卡袋
- 密封性：盛水或负压抽检，验证封口无渗漏，适配垃圾袋承装液体场景
常见缺陷与排查对照
| 缺陷现象 | 主要成因 | 排查对策 |
|---|---|---|
| 封口虚封开缝 | 温度偏低、压力不足或停留太短 | 提升封口温区、加压、延长封口时间 |
| 封缝熔穿发脆 | 温度过高、停留过长熔穿膜面 | 降温取下限、缩短停留、复核物料 |
| 切口毛刺连刀 | 封刀温度不当、刀口磨损或张力不稳 | 校温、修磨刀口、稳定伺服张力 |
| 封口拉丝粘刀 | 降解料热黏强、封刀积碳防粘失效 | 清理积碳、更换防粘布、精确控温 |
| 袋长长短不一 | 光电定位漂移、放卷张力波动 | 校准光电眼、稳定磁粉张力放卷 |
封切机组适配的物料与产品
三档主力物料
夏禹科技自动封切机组支持的可降解原料：
- PBAT母料：热封温度低、封口牢，柔韧抗撕裂，主力服务背心购物袋、连卷垃圾袋
- PLA母料：刚性强、透明度高，封口需稳压防脆裂，主力服务餐饮包装袋、果蔬保鲜袋
- 淀粉基母料：堆肥认证经济款，热黏性强需防粘控刀，主力服务社区分类袋、农业地膜袋
- PHA进阶款：海水降解OK Marine认证，封口工艺同步适配，服务海岛景区与邮轮餐饮场景
适配产品分类
自动封切机组是夏禹科技降解购物袋、背心袋、垃圾袋等多品类成品的关键成型环节，主要服务生物降解购物袋与生物降解垃圾袋两大产品线，可按客户规格定制：袋型规格多样、封口形式多种、印刷1-8色、袋长150-1000mm。
典型应用场景包括商超连锁背心购物袋、社区分类连卷垃圾袋、连锁餐饮外卖打包袋、医疗病理废弃物袋、农业地膜成品袋、电商快递包装袋六大场景，覆盖B端工业采购与C端零售品牌全链路。
检测合规与标准对照
封切机组产出成品袋的四重检测合规：
- GB/T 38082-2019：生物降解塑料购物袋国标，覆盖封口承重、抗拉强度≥12MPa、180天降解度≥60%三维指标
- EN 13432：欧盟工业堆肥国际标准，180天90%生物降解叠加重金属限值合规，是欧盟限塑令核心准入门槛
- OK Compost：比利时TÜV堆肥认证，覆盖工业与家庭堆肥两档，家庭堆肥25℃26周分解
- GB 4806.7：中国食品接触塑料强标，覆盖总迁移量、特定迁移量、重金属、感官四维食品级合规
- 第三方检测：SGS、CTI、Intertek、TÜV出具检测报告，证书有效期3年，单次检测成本5000-10000元
热封与热切工艺的取舍
降解袋封切主要有热封与热切两条路线。热封靠恒温封条把两层膜熔合成封缝再单独切断，封口宽、牢度高，适合承重的背心袋与垃圾袋；热切靠热刀边封边切一次完成，封口窄、效率高，多用于平口袋与连卷袋。两者按袋型与承重需求选用。
夏禹科技封切机组兼容热封、热切、冷封三种工艺，覆盖背心、平口、连卷、抽绳多种袋型需求。对承重要求高的购物袋以热封为主，对效率优先的连卷袋以热切为主，按客户用途选择更合适的封口工艺。
| 对比维度 | 热封工艺 | 热切工艺 |
|---|---|---|
| 封口方式 | 恒温封条熔合，再切断 | 热刀边封边切，一次完成 |
| 封口牢度 | 封缝宽、承重强 | 封口窄、承重略弱 |
| 生产效率 | 工序多、速度稍慢 | 一步成型、效率高 |
| 典型产品 | 背心购物袋、垃圾袋 | 平口袋、连卷袋 |
成品封口的储存与品质管理
可降解成品袋封口完成后仍处于缓慢降解过程，储存不当会使封缝提前老化、发脆开缝，因此采购方需要按降解材料特性管理成品库存，而不是当成可长期囤放的普通塑料袋。
降解成品袋储存与使用的四条建议：
- 避光防潮：存放在阴凉干燥处，避免阳光直射与高湿环境，防止紫外与水分加速封缝水解
- 控温存放：建议库温5-25℃，远离暖气与高温区，高温会显著缩短封口可用寿命
- 先进先出：PBAT、PLA类降解袋建议12个月内用完，按生产批次先进先出管理库存
- 码放规范：成品袋避免重压与折角堆放，减少封缝受力开裂与切边变形
如何评估一家降解袋封切供应商
采购方拿到的降解袋样品看起来都差不多，真正的差距藏在封口工艺与品控里。建议从五个维度核验，避免买到封口虚封或切边毛刺的成品袋。
降解袋封切供应商核验五维度：
- 设备与产能：是否自有封切车间与稳定产能，还是外发代工，直接影响交期与封口一致性
- 控温精度：封刀有无分区PID精密控温，温区波动是否稳定在±2℃，决定封口牢度
- 封口检测：是否做封缝剥离与密封性测试，能否提供热封强度数据
- 检测报告：能否提供GB/T 38082-2019、EN 13432第三方报告，且批次可追溯
- 打样能力：能否小批量打样验证封口与承重，再决定批量量产
夏禹科技封切机组定制能力与交付
深圳市夏禹科技2013年成立、13年深耕可降解包装定制，5000㎡自有生产基地、18条全自动生产线，吹膜、印刷、封切、分切检测全链路覆盖，月产能600-900吨可降解原料与8000万只成品袋。
自动封切机组是夏禹科技工艺链的关键成型环节，配合上游吹膜、印刷与下游分切、检测，形成原料配方、吹膜、印刷、封切、检测全流程交付能力。
封切机组主要服务生物降解购物袋与生物降解垃圾袋，可按客户场景定制袋型规格、封口形式、检测报告、SC食品级合规材料、堆肥认证证书，支持小批量打样（最小5000只）到批量量产（月产8000万只）全规模订单。常规订单10-15天交付，紧急加急可压缩到5-7天。
需要自动封切机组产出成品袋的规格表、检测报告、样品或定制询价？立即点击咨询夏禹科技工程师团队，获取封切机组全套技术资料与报价方案。
常见问题
降解袋封切和普通PE封切的区别在哪里？
核心区别在物料的热敏感性与热黏性。PBAT、PLA等降解料封口温度窗口窄（PBAT约110-135℃、PLA约130-160℃），略高就熔穿发脆、略低又封不透，且熔体黏性大易粘刀拉丝。夏禹科技采用分区PID精密控温把温区波动控制在±2℃以内，配合聚四氟乙烯涂层防粘封刀与封缝剥离测试，把封口牢度与切边公差稳定在标准范围，这是普通PE封切不需要的额外控制。
自动封切机组的产能和交期是多少？
夏禹科技单台封切机日产成品袋25-40万只，全车间制袋分切环节满负荷月产可达8000万只成品袋。交期方面常规订单10-15天，紧急加急可压缩到5-7天，小批量打样最小起订5000只，批量量产可到月产8000万只规模。具体产能与交期按袋型、袋长、封口工艺与印刷色数综合排产，换型耗时通常30-45分钟。
能生产的袋型和规格范围是多少？
制袋幅宽200-1200mm、袋长150-1000mm，覆盖小号背心袋至大号垃圾袋；封口支持热封、热切、冷封三种工艺，可做背心袋、平口袋、连卷袋、抽绳袋多种袋型；印刷支持1-8色。袋长公差±1mm、切边公差±0.5mm。具体规格按购物袋、垃圾袋等不同袋型与承重需求定制，提供规格表确认后再排产。
降解袋封口虚封、开缝是什么原因？
常见两类原因：一是封口温度偏低、压力不足或封口停留时间太短，膜层未充分熔合形成虚封点，需提升温区、加压并适当延长封口时间；二是物料受潮或杂质导致封缝不连续。夏禹科技在每批下机前做封缝剥离力与密封性测试，对照GB/T 38082-2019承重要求，把虚封开缝缺陷拦截在出厂前，确保封口承重不爆口漏液。
如何判断封切出来的降解袋是不是真降解？
关键看第三方检测报告与物料溯源。真降解袋应能提供GB/T 38082-2019、EN 13432或OK Compost等堆肥降解认证，并标明PBAT、PLA母料品牌与配比。掺普通PE的假降解袋封口外观相似，但降解度测试不达标。夏禹科技可提供SGS、CTI、Intertek出具的批次可追溯检测报告，证书有效期3年，封切环节使用的膜材与母料全程溯源。
封切机组支持哪些物料，分别适合什么场景？
夏禹科技封切机组适配三档主力加一档进阶物料：PBAT热封温度低、封口牢，适合背心购物袋、连卷垃圾袋；PLA刚性透明、封口需稳压防脆，适合餐饮包装袋、果蔬保鲜袋；淀粉基经济堆肥款、热黏强需防粘清刀，适合社区分类袋、农业地膜袋；PHA进阶款带OK Marine海水降解认证，服务海岛景区与邮轮餐饮。可按场景与预算组合配比，并提供对应封口检测与降解认证报告。
