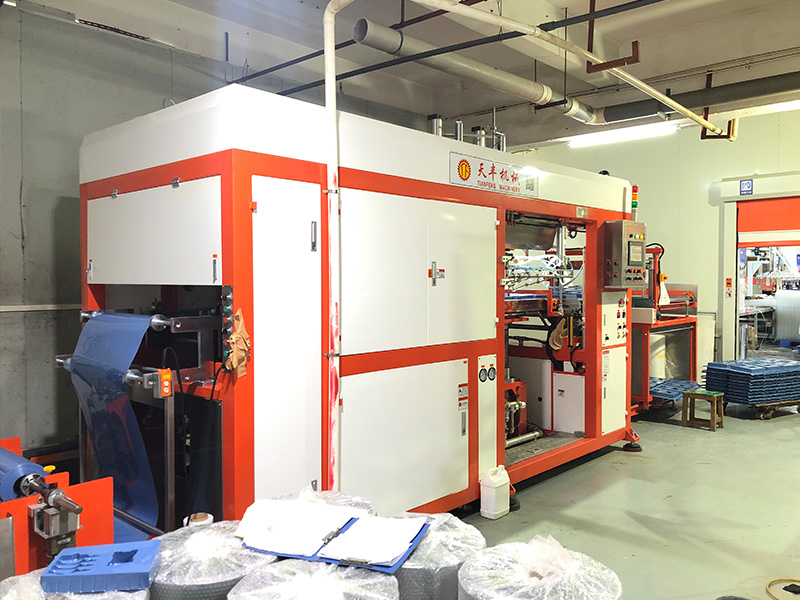

全自动热成型机组是深圳市夏禹科技有限公司5000㎡自有生产基地的核心成型设备之一，承担可降解餐盒、餐盘、杯盖、内托等热成型容器的一次成型工艺。本文围绕热成型机组的设备原理、核心规格、温度与真空控制、模具系统与质量管控，系统拆解这一环节如何把PLA、CPLA、纸塑复合片材稳定成型为薄壁餐具。
夏禹科技2013年成立，深耕可降解包装定制13年，基地内18条生产线覆盖吹膜、流延、热成型、注塑、印刷与分切全工艺，热成型机组与上游片材挤出线、下游冲切分拣线协同，实现从片材到成品的连续化生产。工程师团队可提供规格表、检测报告与定制询价。
热成型机组的工作原理
从片材到成品的连续成型链路
全自动热成型采用「片材放卷—加热软化—模具成型—冲切脱模—码垛收集」的连续节拍。卷状片材经放卷架进入链夹送料系统，在加热工位被上下双面石英远红外或接触式加热板加热到玻璃化转变温度以上、熔融温度以下的高弹态区间，随后进入成型工位，依靠真空与压缩空气把软化片材贴合到模具型腔表面，冷却定型后再由冲切工位分离成品与废边。整条链路无需人工干预，单机即可完成餐盒类容器的批量成型。
正压、真空与复合成型的差异
纯真空成型靠模腔抽真空形成压差贴模，适合浅腔、薄壁产品；正压（压空）成型在片材上方施加0.4—0.6MPa压缩空气，贴模力更强，可成型深腔、清晰棱角的餐盒；复合成型则结合柱塞辅助预拉伸，先用阳模柱塞把片材机械下压预分布，再施加真空与压空，使深腔产品壁厚分布更均匀。夏禹科技针对可降解餐具壁薄、深腔、易破的特点，多采用柱塞辅助的复合成型，把壁厚均匀度控制在标称值±12%以内。
热成型机组的核心规格
设备主要参数
| 参数项 | 数值范围 | 说明 |
|---|---|---|
| 设备类型 | 全自动正压真空复合热成型机 | 夏禹科技基地18条产线之一 |
| 成型面积 | 520×350—780×580mm | 单模成型台面，决定单模出数 |
| 片材厚度 | 0.25—2.0mm | 覆盖餐盖薄壁到厚壁餐盒 |
| 片材幅宽 | 300—780mm | 匹配上游挤出片材幅宽 |
| 成型节拍 | 18—45模次每分钟 | 随产品深腔与壁厚浮动 |
| 单模模穴数 | 8—40穴 | 按餐盒尺寸排布 |
| 加热功率 | 60—120kW | 上下双区独立分段控温 |
| 真空度 | −0.085—−0.095MPa | 贴模成型关键压差 |
| 压空压力 | 0.4—0.6MPa | 深腔棱角贴模力来源 |
产能与出数测算
热成型机组的稳定产能结构：
- 单模出数：以750ml长方餐盒计，单模约12穴，节拍28模次每分钟，理论日产约48万只
- 班次安排：24小时三班连续运行，留出换模与清洁停机后实际产出约36—42万只每日
- 月产能：单机月产约1000万只餐盒，全车间多机叠加可达每月数千万只
- 换模周期：标准餐盒模具更换约40—60分钟，配合快换定位减少停机
- 排产周期：常规订单10—15天交付，开模新品需另计模具周期15—25天
片材物料的适配窗口
可降解片材的热成型特性
热成型的成败首先取决于片材本身的热成型窗口。PLA、CPLA片材结晶敏感，普通PLA加工窗口窄、耐热差，热成型温度多在80—110℃，超温就发黏粘模；经成核与退火处理的CPLA（结晶PLA）耐热可提升到100℃以上，适合微波与热食餐盒。纸塑复合片材以原纸为基材、淋膜PLA为阻隔层，成型时需兼顾纸纤维不破裂与淋膜层不分离。夏禹科技按物料分档设置加热曲线与成型温度，避免一刀切导致的破壁与拉丝。
| 片材类型 | 成型温度 | 典型产品 | 降解属性 |
|---|---|---|---|
| PLA | 80—110℃ | 冷餐沙拉盒、透明杯盖 | 工业堆肥可降解 |
| CPLA结晶PLA | 100—130℃ | 热食餐盒、微波餐盘 | 工业堆肥可降解 |
| 纸塑复合 | 120—150℃ | 纸浆餐盒、纸碗内淋膜 | 纸基可回收或堆肥 |
| PP矿物填充 | 140—165℃ | 循环餐盒、耐热容器 | 可循环回收 |
含水率与片材预处理
上机前的片材状态控制：
- PLA与CPLA片材吸湿敏感，上机前需除湿存放，露点控制在−30℃以下、含水率≤300ppm，否则成型起泡发白
- 片材温湿度需与车间一致，避免卷材内外温差导致加热不均
- 纸塑复合片材淋膜面朝向需统一，防止淋膜层与模具贴合错位
- 卷材张力恒定，链夹送料定位偏差控制在±0.5mm内，保证模穴对位
温度场与加热控制
加热是热成型最敏感的工序。机组加热区通常分上下两层、纵横多段独立控温，每段陶瓷或石英加热单元由PID闭环根据片材吸热曲线分配功率。可降解片材导热慢、加工窗口窄，加热过度会发黏拉丝、贴模后破洞，加热不足则成型不到位、棱角发圆。夏禹科技通过红外测温反馈与分区功率微调，把片材出加热区的表面温差控制在±3℃以内，保证同一模内各穴成型一致。对于厚壁餐盒，采用预热加补热两段升温，避免表层过热而芯层未软化的「皮硬芯生」缺陷。
分区控温还要应对车间环境温度的季节波动。冬夏车间温差可达十几摄氏度，同一套加热参数在不同季节会出现成型偏差，因此机组保留温度补偿系数，由操作端按环境温度微调各区功率。加热板与片材的间距、链夹送料速度也会影响吸热量，三者需联动标定。对于透明杯盖一类对外观敏感的产品，加热不均会留下亮斑或雾斑，夏禹科技把这类产品的温区划分得更细，并提高红外测温采样频率，确保每一模成型表面均匀透亮。
升温曲线与节拍的平衡
加热环节的关键平衡点：
- 节拍越快、加热时间越短，需提高加热功率密度，但易造成表面过热
- 厚壁产品采用低功率长时间预热，保证芯层充分软化
- 薄壁透明产品采用高频次低强度加热，避免局部亮斑
- 每次换料换色后重新空跑调温，确认稳定再投产，减少首批废品
真空与压空成型控制
成型工位的压差与时序决定壁厚分布与脱模质量。真空泵在成型瞬间把模腔气体抽至−0.085MPa以下，配合上方压空提供复合贴模力，柱塞预拉伸行程与下压速度按产品深径比标定。深腔餐盒若柱塞行程不足，会在底角形成壁厚过薄的拉伸薄区，承重与密封时易开裂；行程过大则顶部堆料。机组通过伺服柱塞与可调时序，把成型、保压、冷却三段时间精细分配，使深腔产品底部与侧壁壁厚比维持在合理区间。冷却工位以模具内置水道控温，缩短定型时间并防止脱模回弹变形。
真空与压空的时序配合尤其考验工艺经验。理想顺序是柱塞先行预拉伸到设定行程，随即模腔抽真空把片材初步贴附，再施加压空补足深腔棱角的贴模力，三个动作的衔接间隔以毫秒计。衔接过早会在片材尚未充分软化时强行贴模而拉破，过晚则片材已局部冷却导致棱角不清。夏禹科技把这套时序固化为按产品分类的工艺配方，新产品打样时由工程师标定、量产时锁定参数，避免不同班组凭手感调机造成批次波动。脱模环节配合压缩空气反吹与机械顶出，对易粘模的CPLA产品在型腔表面做喷砂处理降低吸附，保证脱模顺畅不留拉伤。
模具系统与快换
模具结构与多穴排布
热成型模具由阳模柱塞、阴模型腔、冲切刀模与冷却水道组成。多穴排布在有限台面上尽量提高单模出数，同时要兼顾片材流动与各穴受热均匀。模具材料以铝合金为主，导热快、加工易，型腔表面经阳极氧化或喷砂处理改善脱模与外观。冲切刀模与成型模分置或一体取决于产品，餐盒类多采用成型后独立冲切，保证切边光洁无毛刺。
换模与定位
换模环节的效率与精度控制：
- 采用快换定位销与统一接口，标准餐盒模具更换约40—60分钟
- 模具上机后先空跑调温，确认型腔温度均匀再投料，避免首批废品
- 冲切刀模与成型模对位偏差控制在±0.3mm内，防止切偏废边
- 模具水道接口标准化，冷却回路快速接驳缩短停机
成型质量管控
常见缺陷与对策
| 缺陷类型 | 成因 | 控制对策 |
|---|---|---|
| 壁厚不均 | 柱塞行程或真空时序不当 | 标定柱塞下压速度与保压时间 |
| 底角破洞 | 深腔拉伸过薄、温度过高 | 分区降温、增加预拉伸 |
| 表面发白起泡 | 片材含水率超标 | 上机前除湿、控制露点 |
| 切边毛刺 | 刀模磨损或对位偏差 | 刀模刃磨、重新定位 |
| 脱模变形 | 冷却不足、回弹 | 延长冷却、增设抽风定型 |
在线与抽检管控
质量管控的多层校验：
- 在线视觉抽检成型完整度与缺穴，异常即停机报警
- 每批抽测壁厚分布、重量公差，单只重量偏差控制在±5%以内
- 耐热餐盒做沸水与微波耐受测试，确认无变形渗漏
- 承重餐盒做堆叠与跌落测试，验证底角强度
检测合规与降解认证
可降解餐具既要满足食品接触安全，也要满足降解性能。食品接触方面对标GB 4806.7-2023塑料材料及制品、GB 4806.8纸和纸板制品；使用安全对标GB/T 18006.3-2020一次性塑料餐饮具通用技术要求中的耐温、跌落、负重指标；降解性能对标GB/T 38082、EN 13432工业堆肥与ISO 18606包装可堆肥要求。纸塑复合产品另需关注淋膜层迁移与可回收评价。夏禹科技按产品用途匹配检测项目，提供第三方检测报告与认证编号，便于品牌方与渠道核验。
与替代成型方案的取舍
| 成型方案 | 代表产品 | 优势 | 局限 |
|---|---|---|---|
| 热成型 | PLA餐盒、杯盖、内托 | 节拍快、薄壁省料、模具成本低 | 深腔壁厚分布需精细控制 |
| 注塑成型 | 厚壁循环餐盒、刀叉 | 尺寸精度高、壁厚可控 | 模具贵、单件料耗高 |
| 纸浆模塑 | 纸浆餐盒、缓冲内托 | 全纸基可堆肥、原料可再生 | 表面较粗、防油需淋膜 |
三种方案各有适用边界。热成型在薄壁、大批量、低单价的餐盒杯盖场景效率最高；注塑适合厚壁、高精度、可重复使用的循环餐具；纸浆模塑适合追求全纸基与缓冲性能的场景。夏禹科技按客户的承重、耐热、降解等级与成本目标，给出成型工艺组合建议，避免单一工艺硬套所有需求。
选型评估要点
选定热成型方案前需确认的关键信息：
- 产品用途：冷食、热食还是微波，决定选PLA还是CPLA
- 承重与容量：餐盒容积与堆叠承重，决定壁厚与片材厚度
- 降解等级：工业堆肥、家庭堆肥或可回收，对应不同片材与认证
- 批量与交期：批量决定开模与排产，常规品现有模具可快速量产
- 印刷与外观：是否需要表面印刷、贴标或透明度要求
夏禹科技定制与交付能力
依托5000㎡自有基地与18条产线，夏禹科技的热成型环节与上游片材挤出、下游冲切分拣码垛打通，可承接从片材定制到成品交付的一体化订单。常规餐盒杯盖品类现有模具可直接量产，常规订单10—15天交付；非标产品支持开模定制，模具周期15—25天，打样确认后批量量产。工程师团队按产品用途匹配片材配方与成型工艺，输出规格表、检测报告与认证编号，并支持小批量打样与规模化量产的平滑衔接，为品牌方、餐饮连锁与外卖平台提供可降解餐具的稳定供给。
常见问题
热成型机组成型的可降解餐具能耐多高温度？
取决于片材类型。普通PLA片材耐热约50—60℃，适合冷餐沙拉盒与杯盖；经结晶处理的CPLA片材耐热可达100℃以上，能用于热食餐盒与微波加热；纸塑复合餐盒视淋膜配方耐热约90—120℃。夏禹科技按产品用途选配片材，热食与微波餐盒采用CPLA并通过GB/T 18006.3的耐温测试，沸水与微波耐受验证无变形渗漏后再批量交付。
热成型和注塑生产可降解餐具有什么区别？
核心区别在原料形态与适用产品。热成型以卷状片材为原料，靠加热软化加真空压空一次成型，节拍快、薄壁省料、模具成本低，适合餐盒、餐盘、杯盖、内托等薄壁大批量产品；注塑以颗粒料熔融注入模腔，尺寸精度高、壁厚可控，适合刀叉勺、厚壁循环餐盒等高精度产品，但模具贵、单件料耗高。两者壁厚控制对标GB/T 18006.3，夏禹科技按承重与耐热需求选择工艺。
单机的产能和交期大概是多少？
以750ml长方餐盒计，单模约12穴、节拍28模次每分钟，理论日产约48万只，扣除换模清洁后实际约36—42万只每日，单机月产约1000万只，全车间多机叠加可达每月数千万只。交期方面，常规餐盒杯盖现有模具10—15天交付；非标产品需开模，模具周期15—25天，打样确认后再排产量产。具体交期按产品深腔、壁厚、模穴数与订单量综合测算。
怎么判断成型出来的餐具是不是真可降解？
关键看第三方检测报告与认证编号。真可降解餐具应能提供GB/T 38082、EN 13432工业堆肥或ISO 18606包装可堆肥认证，明确片材为PLA、CPLA或纸塑复合并标注品牌与配比；食品接触安全对标GB 4806.7塑料制品或GB 4806.8纸制品。夏禹科技每批提供检测报告与认证编号，并可溯源片材母料来源，便于品牌方与渠道核验，避免掺普通PP或PS充当降解料。
深腔餐盒成型容易破底，怎么解决？
深腔餐盒底角易因拉伸过薄而破洞，控制重点在柱塞预拉伸与温度分区。夏禹科技采用伺服柱塞辅助的复合成型，先用阳模柱塞机械下压预分布片材，再施加真空与0.4—0.6MPa压空贴模，把底部与侧壁壁厚比维持在合理区间；同时对底角区域分区降温，避免局部过热拉薄。成型后做堆叠承重与跌落测试，确认底角强度合格后再量产，整体壁厚均匀度控制在标称值±12%以内。
可以按我的尺寸开模定制餐盒吗？
可以。夏禹科技支持非标餐盒、餐盘、内托的开模定制，依托5000㎡基地与18条产线，从片材配方到成型冲切一体交付。流程为：确认产品用途、容量、承重与降解等级，输出规格表与3D图，开模周期约15—25天，打样确认壁厚、耐热与外观后批量量产。常规品类如长方餐盒、圆碗、杯盖有现有模具可快速量产。模具尺寸精度对位控制在±0.3mm内，保证切边光洁与模穴对位。
